NÁVOD: KONSTRUKCE „MÍSTNOST V MÍSTNOSTI“

CD / UD PROFILY – POSTUP (STROP → STĚNY)

ZÁKLADNÍ PRINCIP

Konstrukce musí být co nejlépe akusticky oddělená od původní místnosti.
Žádná část nové konstrukce se nesmí pevně dotýkat původních stěn, stropu ani podlahy bez tlumicí vrstvy.

Používejte:

• akustickou pásku pod profily

• pružné závěsy pro strop

• akustický tmel na všechny spáry

POŘADÍ PRACÍ

1. Vyměření místnosti (laserem)

2. Montáž obvodového UD profilu pro strop

3. Montáž rastru CD profilů na stropě

4. Montáž UD profilů na podlahu a stěny

5. Montáž CD profilů (stěny)

6. Vyplnění mezer izolační vatou

7. Montáž liasovaných akustických desek na rastr jednu vedle druhé

8. Montáž protihlukových eko desek nebo sádrokartonu (nejprve strop, potom stěny)

1. VYMĚŘENÍ

1. Určete výšku sníženého stropu (např. 250 cm od podlahy)

2. Pomocí laseru vyznačte vodorovnou linii po celém obvodu místnosti

3. Tato linie určuje spodní hranu stropního UD profilu

2. MONTÁŽ STROPU

2.1 UD PROFIL PO OBVODU

• Připevněte UD profil na všechny stěny v úrovni laseru

• Pod profil nalepte akustickou pásku

• Kotvení cca každých 50 cm

2.2. ZÁVĚSY DO STROPU

• Do původního stropu připevněte závěsy (ideálně akustické / pružné)

• Rozteč cca 50-60 cm (s lisovanými deskami a eko deskami + SDK je váha stropu na 1 m2 až 21 kg).

• pro podrobnější popis a návod mrkněte přímo zde na knauf manuál:

2.3. CD PROFILY – HLAVNÍ NOSNÍKY

• Do závěsů vložte CD profily

• Rozteč max. 60 cm

• Profily musí být v rovině

2.4. KŘÍŽOVÝ RASTR

• Přidejte kolmé CD profily (co 40-60 cm) pomocí křížových spojek

Osové vzdálenosti CD profilů:

Vždy je určuje to, jaký rozměr mají pohledové desky, které přijdou jako poslední vrstva.
A tedy osová vzdálenost musí být v syncrhonizaci s rozměry těchto desek.

V případě sdádrokartonu:

• 600mm (60 cm) standard
• 400 mm (40 cm) → lepší varianta (doporučeno pro 2× SDK nebo vyšší pevnost)

V případě protihlukových eko desek:

• 400 mm (40 cm)

Provádí se až po dokončení stropního rastru.

3.1. UD PROFIL NA PODLAHU

• Vyznačte polohu stěny

• Nalepte akustickou pásku

• Připevněte UD profil k podlaze

3.2 UD PROFILY NA STROP

• Připevněte svislé UD profily na strop

• Opět použijte akustickou pásku

3.3 CD PROFILY – SVISLÉ STOJKY

• Vložte CD profily mezi podlahový a stropní UD profil

• Rozteč 40–60 cm (v případě použití eko desek na finální vrstvě udělejte osovou orzteč co 40 cm)

• Profily NESMÍ být kotvené do původní zdi.

DŮLEŽITÉ AKUSTICKÉ DETAILY

1. Mezi konstrukcí a původní zdí nechte mezeru min. 5 cm

2. Nikde nesmí být pevný kontakt bez tlumení

3. Spoje vyplňte akustickým tmelem

4. Používejte pružné závěsy na strop

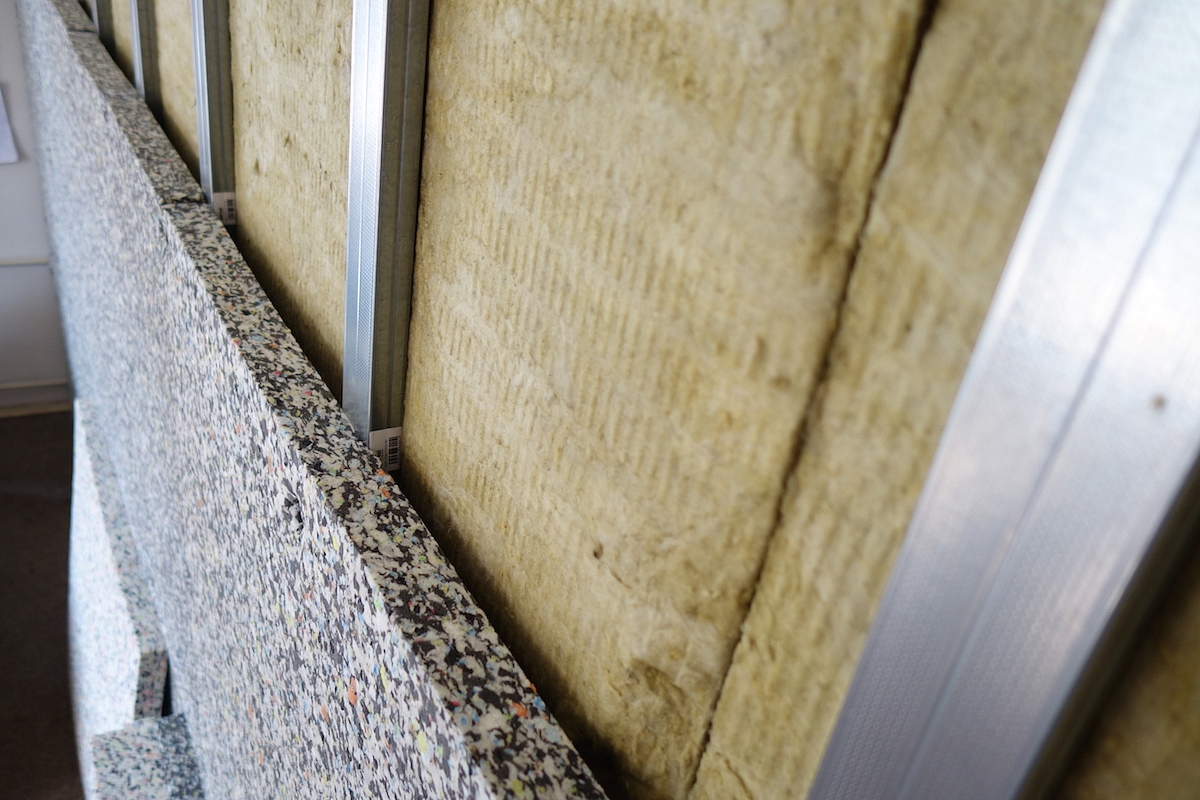

1. Vyplňte konstrukci minerální vatou (min. 40–60 kg/m³)

2. Izolace nesmí tlačit na profily

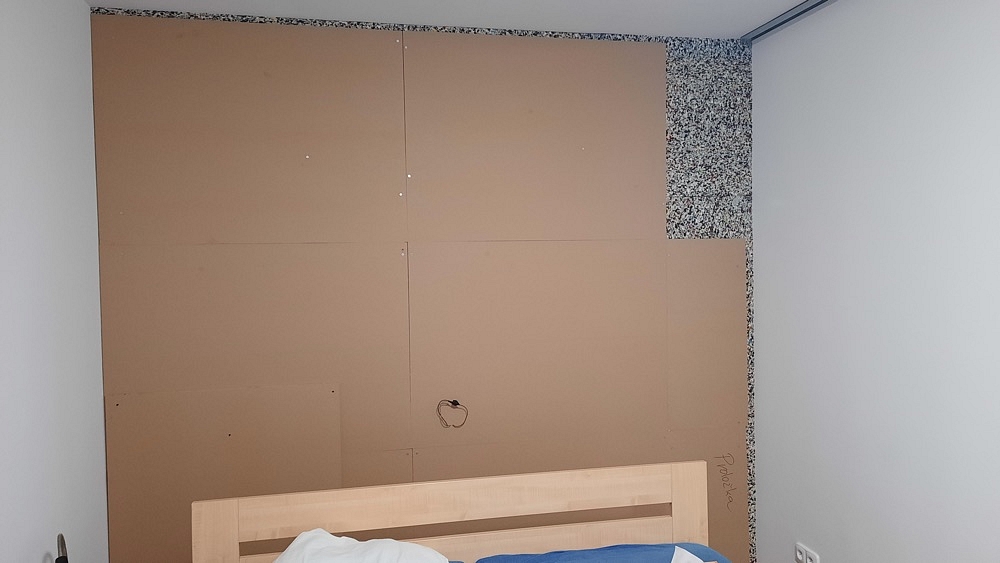

Materiály lze kombinovat a vrstvit. Největší účinek má dvojí vrstva Eko desky s překrytými spárami.
Zároveň nejdražší varianta.

Návod na práci s eko deskami stáhnete zde u produktu.

Pořadí je zásadní:

1. Nejprve oplášti STROP

2. Poté oplášti STĚNY

STROP

• Minimálně 2 vrstvy sádrokartonu (12,5 mm). To je minimum i při low cost řešení.

• Druhá vrstva s přesazenými spoji

• Možno použít akustické lepidlo (např. Green Glue)

STĚNY

• Také 2 vrstvy sádrokartonu. To je minimum i při low cost řešení.

• Přesazení spojů mezi vrstvami

• Napojení na strop utěsnit tmelem

1. Nejprve se dělá STROP, potom STĚNY

2. Profily nikdy nemontovat natvrdo bez pásky

3. Konstrukce nesmí být pevně spojena s původní stavbou

4. Použít dvojité opláštění sádrokartonem

5. Všechny spáry utěsnit

 ZLATÉ PRAVIDLO:

STROP → STĚNY → PODLAHA

Vždy od shora dolů! ⬆️➡️⬇️

A u sádrokartonu či eko desek:
Nejprve obložíte STROP, pak STĚNY!
Stěny zakryjí spoje u stropu = profesionální výsledek ✅

Výsledek: výrazné snížení přenosu hluku (cca 40–60 dB dle provedení)
